[GNS3] NAT, VLAN, NFS, ACL 종합_실습

최종 실습

실습내용

ISP : 211.183.3.0/24

VMnet1 : 192.168.1.0/24

VMnet2: 192.168.2.0/24

VMnet2: 192.168.3.0/24

HQ인더넷 : 192.168.0.8 (DHCP)

BR이너뎃 : 192.168.0.28(DHCP)

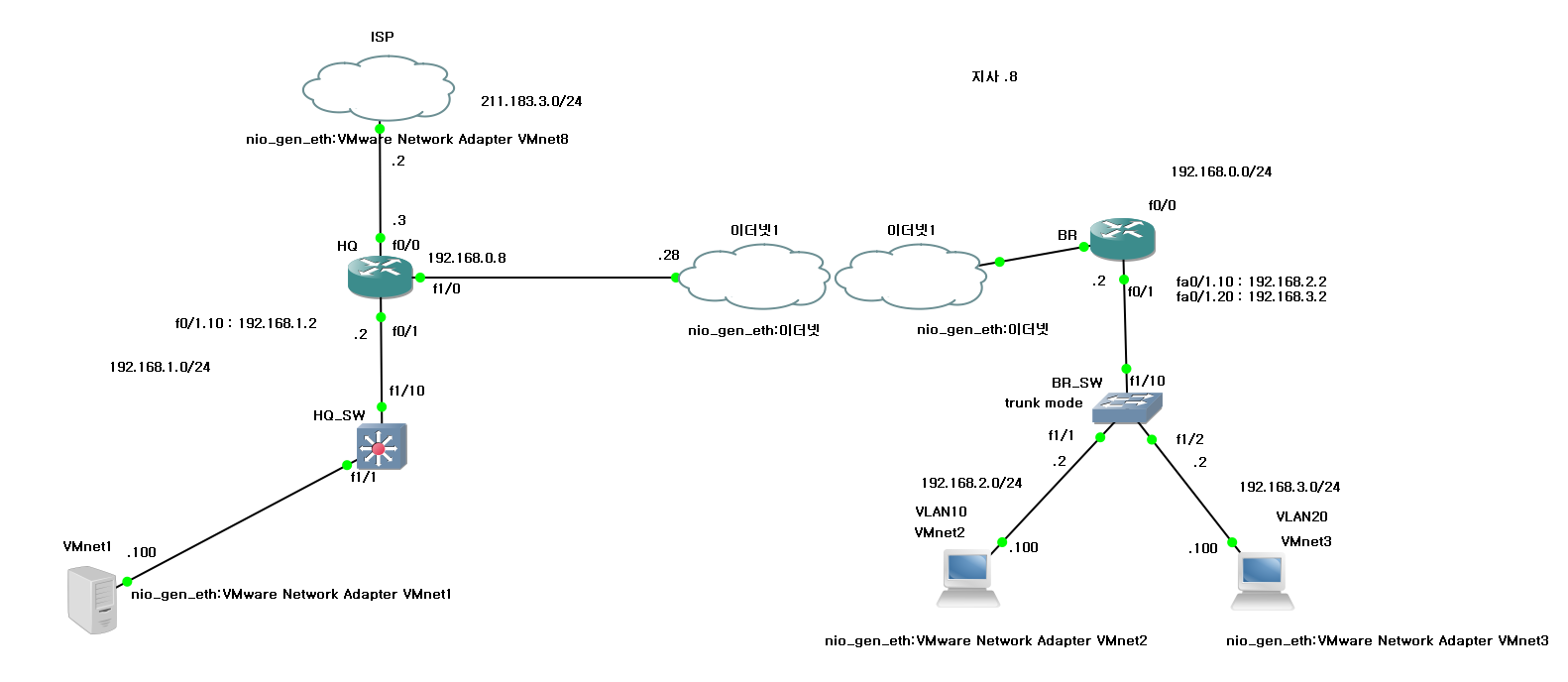

1. 그림 위와 같이 네트워크 환경을 구축한다.

   • VLAN설정

     • HQ 과 BR에서 vlan10, 20을 만들어 준다.

     HQ#
     vlan dat
         vlan 10 name A                //vlan 10을 만들어준다.
         do show vlan-sw br
     // BR에서 vlan10 과 20을 만든다.

     • Switch에서 trunk 모드와 access모드 변경 해준다.

     본사 SW#
     int fa1/10
         sw mode trunk
         do show trunk

     int fa1/1
         switchport accsess vlan 10

     // 지사 SW# 또한 설정해준다.

     • HQ와 BR의 캡슐화를 하고 VLAN에 각 네트워크에 대한 게이트웨이를 설정해준다

     본사R#
     int fa0/1.10
         encapsulation dot1q 10
         ip add 192.168.1.2                //192.168.1.0/24의 게이트웨이 사용
         no sh

     지사R# 또한 1.10, 1.20 과 192.168.2.2, 192.168.3.2 설쟁해준다.

     • 나머지 interface에 대해서 IP 설정을 한다.
       • DHCP

     int fa1/0
         ip add dhcp                        //동적할당을 진행한다.
         no sh



 지사R# fa0/0에도 똑같이 할당한다.
 ```

   - 외부 인터넷과의 게이트웨이 지정

 ```
 int fa0/0
     ip add 211.163.3.2
     no sh
 ```

 - 각각의 컴퓨터에 해당하는 IP주소와 게이트웨이를 입력한다.
   - 본사 리눅스 컴퓨터 : 192.168.1.100/24    192.168.1.2
   - 지사 리눅스 컴퓨터 : 192.168.2.100/24    192.168.2.2
   - 지사 관리자 컴퓨터 : 192.168.3.100/24    192.168.3.2

• Static 라우팅 + Default 라우팅을 하여 서로 통신이 가능하도록 해준다.

  본사R#
  ip route 192.168.2.0 255.255.255.0 192.168.0.28
  ip route 192.168.3.0 255.255.255.0 192.168.0.28
  ip route 0.0.0.0 0.0.0.0 211.183.3.2

  지사R# 또한 위와 같은 방식으로 설정해준다.

2. NAT를 설정한다. 다만, 외부로 통하는 외부ip Pool과 사설 IP Pool은 다음과 같다.

   ip nat pool INNER_HQ 211.183.3.11 pre 24    //본사 내부가 사용하는 공인IP
   ip nat pool HR_10 211.183.3.12 pre 24        //지사vlan10이 사용하는 공인IP
   ip nat pool HR_20 211.183.3.13 per 24        //지사vlan20이 사용하는 공인IP



access-list 1 permit 192.168.1.0 0.0.0.255 //192.168.1.0네트워크 허용
access-list 2 permit 192.168.2.0 0.0.0.255 //192.168.2.0네트워크 허용
access-list 3 permit 192.168.3.0 0.0.0.255 //192.168.3.0네트워크 허용

ip nat inside source list 1 fa0/0 overload //list1을 fa0/0에 PAT를 적용한다.
ip nat inside source list 2 fa0/1.10 overload //list2을 fa0/0에 PAT를 적용한다.
ip nat inside source list 2 fa0/1.20 overload //list3을 fa0/0에 PAT를 적용한다.

int fa0/0
ip nat outside //해당 interface는 outside로 적용한다.
int fa0/1
ip nat inside
int fa1/0
ip nat inside //해당 interface는 inside로 적용한다.

3. 본사의 VMnet1과 지사의 VMnet2가 nfs 통신이 가능하도록 nfs 서비스를 만들어준다.

   ```bash
   Client[VMnet1]
   yum -y install nfs-utils            //nfs 설치
   mkdir /storage                        //폴더 생성
   chmod 777 /storage                    //권한 설정
   systemctl start nfs-server

   SERVER[VMnet2]
   yum -y install nfs-utils
   mkdir /external
   chmod 777
   vi /etc/exports
   ...
   /external 192.168.1.100(rw,sync)    //external폴더의 192.168.1.100으로 부터의 mount허용 및 읽기, 쓰기, 동기화
   ...
   systemctl start nfs-server

   Clientp[Vmnet1]
   mount -t nfs 192.168.0.100:/external /storage    //storage폴더에 external폴더를 마운트한다.


   ** 위 작업을 하기전에 방화벽을 풀어주거나 설정을 변경하여 보안문제를 해결해준다.

4. 백업 파일 수시로 만들기(crontab)이용하기

   • 쉘스크립트를 작성해준다.

   [VMnet1] terminal
   vi backup.sh
   ...
   #!/bin/bash
   PATH=/bin
   SRC=/home                    //백업하고자 하는 폴더
   DST=/storage                //백업위치 폴더
   DATE=`date +%m%d%s`            //현재 시간을 이름으로 사용하자

   tar cfz $DST/$DATE.tar.gz $SRC
   ...

   //잘 실행되는지 확인해보자
   ./backup.sh
   ls /storage

   • crontab을 설정해준다.

   [VMnet1] terminal
   corntab -e
   ...
   * * * * * /root/backup.sh            //매 분마다 해당 파일을 실행한다.
   ...


5. 지사의 윈도우 컴퓨터만 다른 장비들에 대한 telnet접속을 가능하게 ACL를 구성한다.

   • 본사 라우터에 텔넷을 구성하고 ACL를 적용한다..

   본사R#
   access-list 99 per host 192.168.3.100

   본사R#
   line vty 0 4
       password test123
       loing
       access-class 99 in

   ip nat inside source list 99 int fa1/0            //해당 interface에 ACL를 적용시킨다.
